5S起源于日本，日本式企业将5S运动作为管理工作的基础。在丰田公司为代表的倡导推行下，5S对于塑造企业的形象、降低成本、准时交货、安全生产、高度的标准化、创造令人心旷神怡的工作场所、现场改善等方面发挥了巨大作用，被各国的管理界所认可。

【中日企业现场管理之差距】

国内许多企业管理者将整洁、清扫认为是卫生问题，与生产是两回事。既然是两回事，自然工作忙时可以放在一边。或者当有上级领导来检查工作时临时来一次全面的大扫除，做给别人看。

而日本企业管理者认为5S是现场管理之基石，5S做不好的企业不可能成为优秀的企业，因此将坚持5S管理作为重要的经营原则。

国内许多企业热衷于口号、标语、文件的宣传及短暂的活动（运动），似乎相信在厂区多树立一些诸如“员工十大守则”就能改变一个人，提升人的品质。

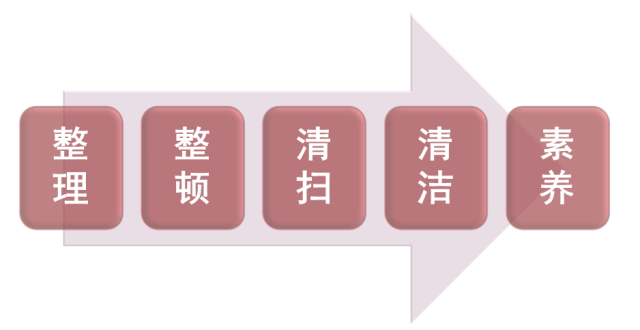

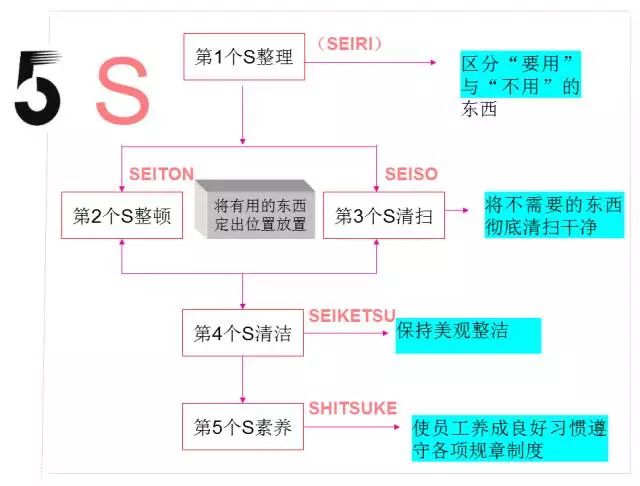

【做好基础的5S】

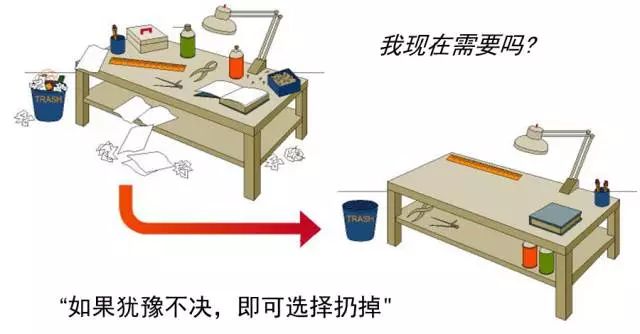

1S-整理

将工作场所内的所有物品区分为必要和不必要的，将不必要的物品加以整理。

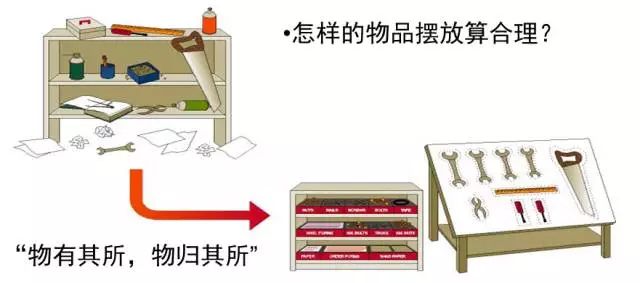

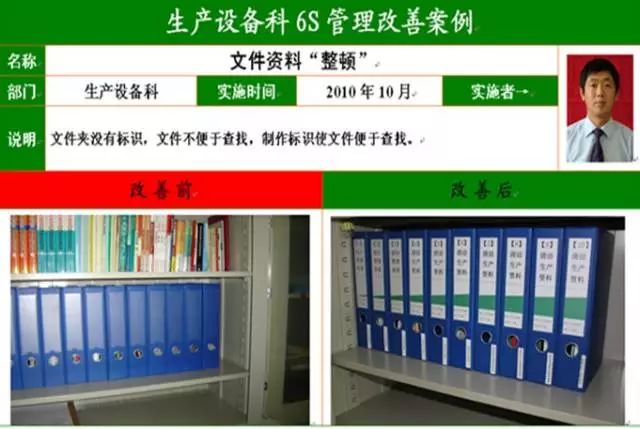

2S-整顿

把需要的物品以适当的方式放在合适的位置，以便使用。

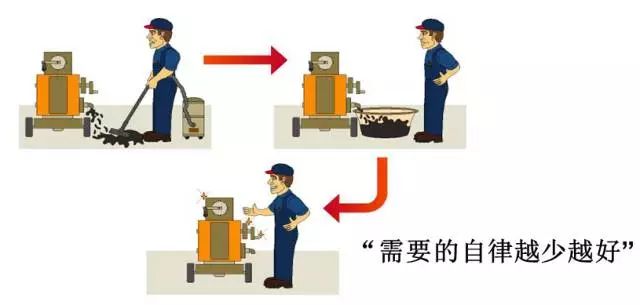

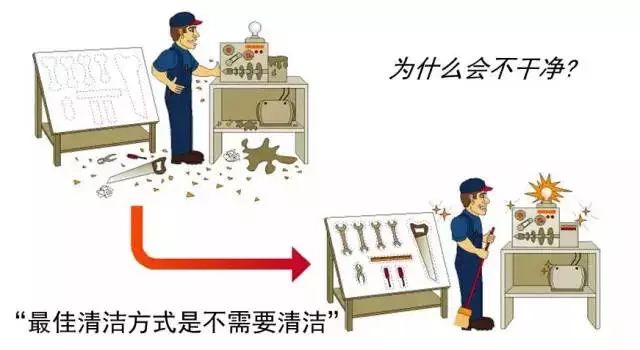

3S-清扫：

清除工作场所内的脏污，并防止脏污的发生，保持工作场所干净亮丽。

4S-清洁：

清洁就是将前面的3S（整理、整顿、清扫）实施的做法制度化、规范化，并贯彻执行及维持。

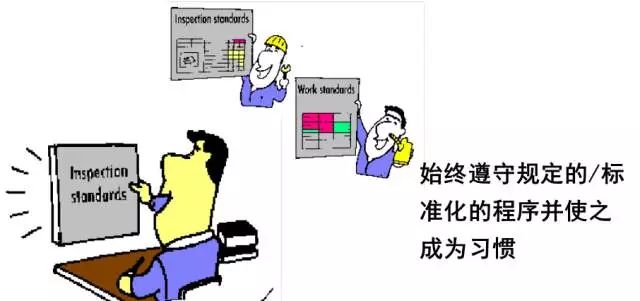

5S-素养

在于培养具有良好的习惯，遵守规则的职工，营造团体精神。

1. 小心你的思想,它会改变你的行为；

2. 小心你的行为,它会改变你的习惯；

3. 小心你的习惯,它会改变你的性格；

4. 小心你的性格,它会改变你的命运。

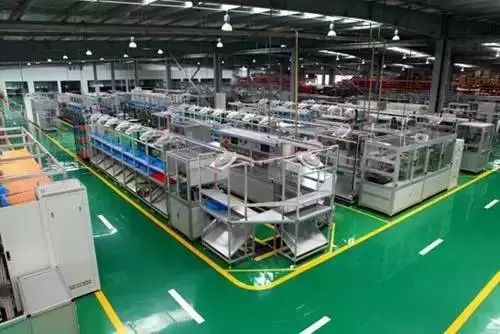

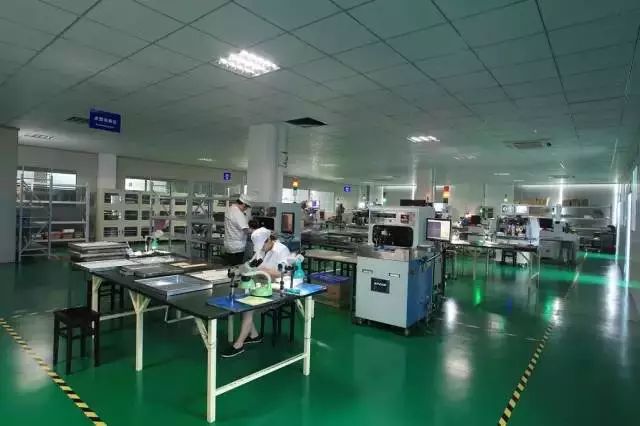

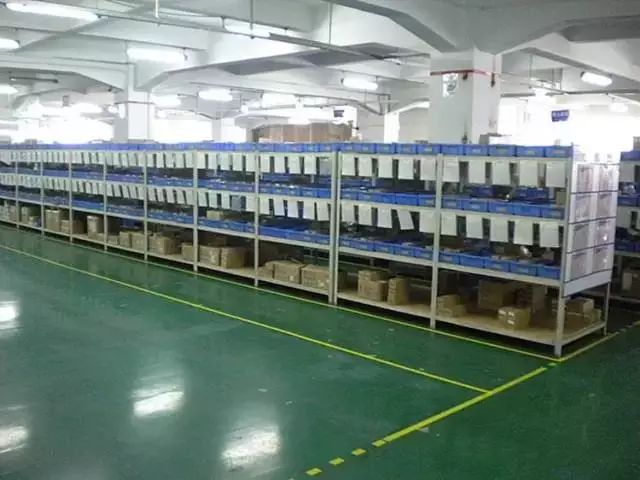

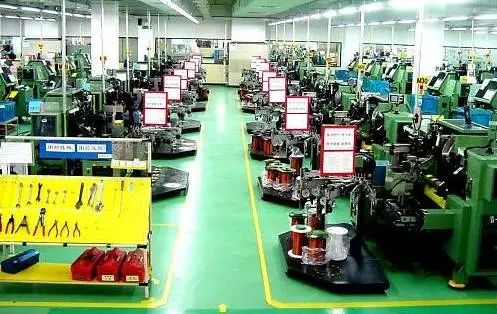

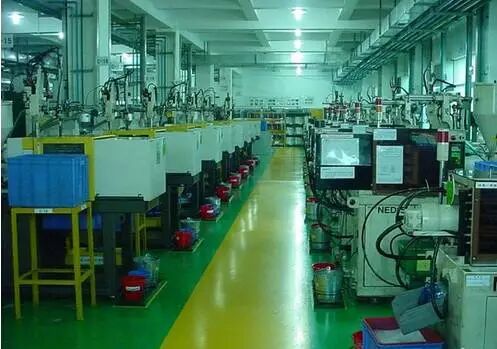

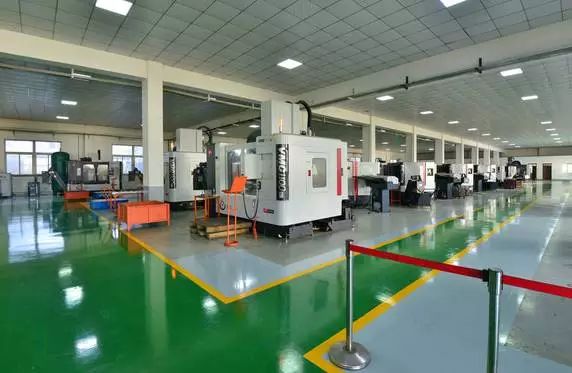

【看看这些5S车间】

5S管理是企业管理的基础，看起来容易，真正实行起来却有一定的困难，需要全体员工遵守整理、整顿、清扫的规定，而且每一个人都能“自主管理”，才能成功。

厂区规划

车间通道

管理看板

活动

划线定置

标示牌

设备

公共

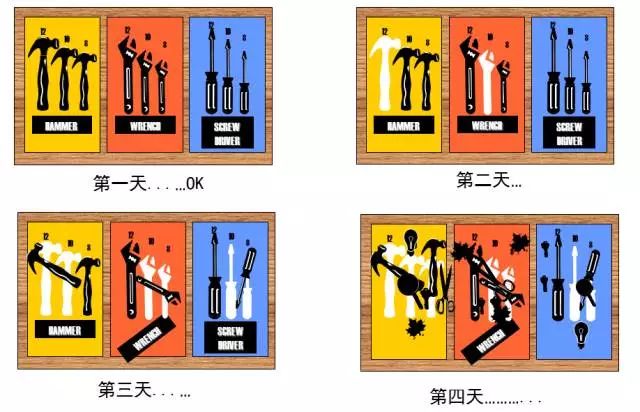

工具物品

综合

一、通用标准（车间通用）

行为纪律

1、出入车间大厅标准：出入车间大厅时要随手关门，开门或关门时要轻推轻放，不可猛烈撞击，避免将玻璃门损坏。2、车间通道内行走标准：上下班进入车间统一靠通道右侧通道中间行走，不可打闹嬉戏、快速跑动，2人以上即可成一条队形，自觉按队形行走。

3、私人鞋柜标准：在换好鞋后，需将私人鞋柜锁好，不可为图方便，将鞋柜门随意敞开，如鞋柜钥匙掉落，需在安全员处登记，领取备用钥匙进行配锁，不可将鞋柜锁随意敲坏，否则，需按原价进行赔偿。4、饮水机使用标准：在接热水时，要小心被热水烫伤，左边用红色标记的水龙头内为热水，在接完水后，需轻轻关闭饮水机柜门。另外水杯内如有茶叶之内的切勿倒进水池内，请倒进旁边的水桶内。5、茶水间、换鞋区地面清洁标准：在茶水间吃的零食、水果皮屑等不可扔在地上，需集中扔在垃圾桶内。6、茶水间书刊管理标准：书报架上的书籍借阅完毕后，需整齐的放在书报架上，不可带出茶水间。7、个人衣着标准：上班要穿工衣，不可穿短裤、七分裤进入车间，不可佩戴首饰，如戒指、项链、耳环等，男生不可蓄长发，女生需将头发扎紧帽子内，进入车间要穿静电衣，拉链要拉到底。

8、作业坐姿标准：双膝自然并拢，双腿正放或侧放，不可翘二郎腿，至少坐满椅子的２／３，人与人之间的距离至少保持20CM以上，凳子距离黄线5cm左右。9、厂牌标准：公司发放的厂牌，要按照要求填写上面的内容，字迹要工整，部门一栏统一写“煲类海外车间”，不可在上面乱涂乱画，并贴上个人一寸照片一张。在作业时，需将厂牌统一挂在自己对应的作业指导书的右侧，下班后，自行取回。10、凳子摆放标准：在作业时，凳子外侧的两只脚所形成的面要与黄线平行，脚与凳子的距离保持在1CM左右，不可压黄线。下班后，需统一将凳子推进流水线拉里面，凳子要靠近拉下面的气管。11、毛巾清洗标准：毛巾每天做完5S后需用洗衣粉或清洁剂彻底清洗一次，清洗后的毛巾上面不得有明显的污迹等。12、私人物品管理标准：私人物品不可带进车间，如饮水、零食、护肤品等。上班不可玩手机。13、公司发放辅料管理标准：公司发放的辅料，如静电手环、静电手套、静电鞋自己要妥善保管，不可在上面乱涂乱画，随意损坏。14、作业过程标准：上班作业过程中不可以讲话、嬉笑，讨论与工作内容无关的事情。

标识管理

1、物料标识标准：标识长7.5cm，宽1.5cm，统一放在物料盒正面的卡槽内。2、流水线上标识标准：标识宽1cm,长度根据标识实际内容的多少定，粘在定位线的正中间。3、地面标识标准：标识宽4.5cm,长度根据标识实际内容的多少定，粘在定位线的正中间。4、状态标识卡标准：标识长9.5cm，宽8.5cm，夹在周转箱上用于标识周转箱内板的状态。5、出入门牌标识标准：标识直径10cm，在门锁正上方5cm处，贴上“推”字牌，在门背面贴上“拉”字牌，高度要一样高。6、电柜安全标识标准：标识长6cm，高8cm，7、灭火器指示标识标准：标识长30cm，高15cm8、烟雾净化器设备停止、运行标识标准：标识长1.5cm，宽1cm

9、花盆定位标识标准：花盘统一采用1cm长，1cm宽绿色不干胶定位成圆形区域，并贴上标识。

看板/牌

1、工位牌标准：尺寸长20cm，宽15cm2、线体吊牌标准：尺寸长58cm，宽35cm3、看板标准：车间通道内的看板，高度统一150cm，长度根据内容的实际多少定，统一裱PVC板，包黑色边框，统一的Logo和底纹背景。4、测试设备状态标识牌标准：尺寸长20cm，宽15cm

颜色管理

1、黄色标准：黄色区域用来放置待修品，周转车、周转箱等。也可作为车间主通道的标识。2、红色标准：红色区域用来定位不良品，垃圾桶、灭火器、消防栓、危险区域等。

二、AI车间5S推行标准1、地面标准：地面不可掉物料、垃圾、纸屑等，在工作时间内需保持地面清洁。对车间死角区域要定期清洁（至少3天一次），如灭火器、货架下面。2、设备保养标准：每天下班后需对设备做保养工作，用毛巾将设备表面保养干净，手摸上去感觉不到明显的灰尘。对车间的空调、货架等至少要3天保养一次。3、物料摆放标准：物料在货架上需统一靠外摆放整齐，不同物料区分开来放置，不可混料，且有准确的物料标识，货架在不使用时，需做出相应的防尘措施。

4、维修区标准：维修作业时，桌面上板不可以乱放，需在L架上摆放整齐，维修记录要及时更新，维修台在不使用时，要关闭照明灯电源，对维修区地面掉的垃圾进行及时清理。5、作业区标准：作业时需带好耳塞，按照作业指导书的要求进行作业，桌面摆放要整齐，已拆包装箱留下来的垃圾和待AI的板要区分开来放置，不可放在一起。桌面静电皮有接地。6、点检表标准：常规性的点检表需在每天早上开机作业前点检完毕。温湿度点检表在每天早上9点和下午3点各点检一次，并做好温湿度曲线图。7、半成品区周转车摆放标准：周转车在不使用时，需放在指定区域内，保持与划定区域成平行或对称的原则，不可歪斜，不可超出规划区域以外或压线。8、空周转箱摆放标准：周转箱（包括空箱和在用周转箱）需摆放在规划区域以内，统一靠外侧黄线对齐，限高2层。9、垃圾箱区域标准：垃圾箱需定时进行清理，垃圾不可掉在地上，箱内的垃圾不可超出垃圾箱的水平线，垃圾满时需及时清理。毛巾每天做完5S清洁后需彻底清洗一次。

10、PCB板暂放区标准：暂放区的板限高2层，拆包装后的板不可直接放在纸箱上面，要再次装回周转箱内，待使用时再取出。11、铆钉机区标准：桌面上物料盒内的物料要有明确的标识，且实物与标识一致，非作业状态时注意桌面上的5S，非相关物品不可出现在桌面上。12、上料区标准：上料区因打料时引脚比较多，需特别助于地面上的清洁，每一个小时清洁一次。三、SMT车间5S推行标准1、地面标准：地面不可掉物料、垃圾、纸屑等，地上不可有污迹，在工作时间内需保持地面清洁。对车间死角区域要定期清洁（至少3天一次），如灭火器、货架下面。2、设备保养标准：每天下班后需对设备做保养工作，用毛巾将设备表面保养干净，手摸上去感觉不到明显的灰尘。对车间的空调、货架等至少要3天保养一次。3、SMT备料架标准：备料架在备好料后需摆放在规划的区域内，飞达上不可放BOM表等文件及其他物品。4、SMT料盘暂放区标准：柜子上的每格的料盘限10盘，每格的料盘上下需摆放整齐，并做好物料标识，料盘使用需遵循先进先出的原则。5、半成品放置区标准：备料区的半成品需统一放在车上，统一靠外侧黄线摆放整齐。非备料区的半成品放在地上，统一靠墙对齐，不同机型之间相隔10cm左右。

6、刷红胶/丝印区域标准：在作业中，需将板在L架上一块块放好，不可直接放在桌面上，因性质的关系，此区域要特别要注意桌面的清洁状况。7、接驳台标准：L架上的板需按照图中的标准进行摆放，台面上的报表需及时进行更新。8、目检岗位标准：目检区域的桌面上除了放有L架、透明胶、配送卡、配送卡外，不可摆放其他物品，上述物品摆放需按照规定的定位进行摆放。9、钢网放置区标准：钢网摆放需按照表单上的编号一一对应进行摆放，每格内的钢网需摆放整齐，在使用后需清理干净。10、冰柜标准：冰柜内红胶、锡膏的使用需遵循先进先出的原则，红胶统一按顺序放在钢圈内，在拿出使用时需进行登记核对数目，确保存卡上的数据和实际数据一致，同时做好温湿度管控，定期进行点检记录。11、解冻区标准：在解冻的红胶和锡膏需按照指定的区域进行摆放，不可随意放置，并做好点检记录。12、接料带垃圾箱标准：垃圾箱内的料带每两个小时清理一次，料带不可超出垃圾箱外，如有料带超出箱外，需及时将料带进行整理，避免漏到箱外。13、坐姿标准:作业员在操作时凳子需统一靠近黄线，且与黄线保持平行。离开作业区时，需将凳子归位，统一靠近接驳台。四、MI车间5S推行标准1、生产信息看板标准:看板上的日生产情况需及时更新，每一小时的产能需在半小时内更新完毕，技能矩阵图每月更新一次。

2、文件柜标准：文件柜内不允许摆放物料和PCB板，可以放置SOP、报表、辅料、笔记本、计算器等，所有摆放物品需由明确的定位和标识，按照标识内容进行摆放。3、装夹具段周转车摆放标准：此区域只可放置一辆周转车，当这辆车上的板只剩最后一箱时，物料员才可从SMT领板过来，待换过周转车后，需马上将放有空箱的周转车拉到AI车间，周转车要按照定位进行摆放，不可压线。4、SOP、葡萄卡、及厂牌悬挂标准：每一个工位对应区域的左边挂葡萄卡，中间挂厂牌，右边挂SOP，并严格按照定位的点进行悬挂。5、静电手环佩戴标准：静电手环配戴过松，金属面没有完全的接触皮肤，起不到将静电接地的效果，固定工位应正确配戴好静电手环，并进行及时点检（保证完好、接地），现场流动人员应戴好静电手套。6、周转箱搬运标准：拖动周转箱会使周转箱内物料碰撞，同时容易磨伤、损坏地板，应将周转箱抬起搬运或者使用周转车进行托运，避免周转箱直接与地面摩擦产生震动及磨损。7、工具放置标准：用泡沫将生产日常所需的工具的模型刻出来，如毛刷、剪钳等，并做好防呆固定，放置工具滑动，放置时按照行迹进行摆放。

8、物料标识标准：线体正在使用中的物料，每种物料至少有一个物料标识，标识需电脑打印，不可手动更改。9、作业指导书标准：每一个作业岗位需配发一张作业指导书，没有作业指导书的工位不可进行作业，除了新员工刚进来学习以外。10、表单更新标准：线体每天需更新的点检表，需在当天上午9点以前点检完毕，如静电手环点检表、流水线保养表、烙铁保养表、ICT保养表、FCT保养表等。葡萄卡需在当天下班前更新完毕，不可延迟至第二天。11、PCB板放置标准：来不及作业的PCB板应捡起来整齐的放在L架上面，不可叠板、推板、扔板、摔板等违规操作，易造成焊盘裂纹，贴片、元器件脱落等不良现象，给品质带来隐患。12、化学品管制标准：应用指定的容器放置化学用品，并做好标识。用饮料瓶装洗板水、防潮油等化学用品，容易造成他人误饮、误用，危害人身安全，13、电源线包扎标准：各种电力仪器设备的电源线杂乱放置，人体靠近容易接触，存在安全隐患，应折叠并整齐用扎带扎紧固定好电源线。

14、烙铁、电批管理烙铁温度、电批参数不可私自调节，需由专业点检人员进行调节，避免因参数过高或过低造成作业品质不良。发现异常应通知设备管理人员进行调节或维修。15、物料管理标准：良品物料要用不同黑色物料盒区分开来放，不可以混料。数码管摆放限高10层，继电器摆放限高6层。不良品需用红色物料盒放，可以放在一起，当日不良品（含不良板）需在下班前清理完毕。16、流水线保养标准:每天下班后需对流水线进行保养，可以借助于毛巾和抹布。毛巾主要用来清洁设备表面的灰尘，不可用来清理设备内的油污。抹布用来清理设备内的油渍等难于清理的污迹。毛巾使用完后需进行清洗，统一挂在制定的区域内。17、现场物品摆放标准：现场物品摆放需符合三定原则，即有明确的定位（L架、烙铁、周转箱等需放在定位的区域内，不可超出区域外或压线），有标识，摆放物品的数量不可超标（L架上板限8块），大件物料不可以摆放在凳子上。18、毛巾和抹布的使用标准：毛巾只可以清洁设备表面的灰尘，不可以清洁设备的油污等难以清洗的污垢，对油污等可以使用抹布进行清洁。19、大件物料摆放标准：大件数码管限高10层，变压器、继电器限高6层，垃圾箱内的垃圾需及时进行回收。20、MI后段成品暂存区及尾数摆放标准：MI线体后段暂存区划分有8个格子，如有成品因异常暂不入库，需摆放在定位区域以内，不可压线或放在通道上，限高6层，摆放整齐。尾数区域的板需当日清理完毕办公室5S

仓库5S

作业指导书5S

物料放置5S

实验室5S

模具工具耗材5S

生产线5S

生产用油5S

目视化5S

员工休息区5S

别人家的制冷机房和空调换热间内设备、管道、阀门及配件排列整齐、接地可靠、布局合理，标识清晰、铭牌齐全，支架安全、美观、大气。

制冷机房布局合理，设备运行可靠，支架安全、可靠、大气

空调水泵安装平稳，减震到位，接地可靠，铝皮保护美观
